印制电路板车布线原则 -

印制导线的形状除了要考虑机械因素、电气因素外，还要考虑美观大方，所以在设计印制导线的图形时，应遵循以下原则：

(1)同一印制板的导线宽度(除电源线和地线处)最好一致。

(2)印制导线应走向平直，不应有急剧的弯曲和出现尖角，所有弯曲与过渡部份均用圆弧和剥落。

(3)印制导线应尽可能避免有分支，若必须有分支，分支处应圆滑。

(4)印制导线应避免长距离平行，对双面布设的印制线不能平行，应交叉布设。

(5)如果印制板面需要有大面积的铜箔，如电路中的接地总价 ，则整个区域应缕空成栅状，这样在浸焊时能迅速加热，并保证镀锡均匀。此外 还能防止扳受热变形，防止铜墙铁铜箔翘起和剥落。

(6)当导线宽度超过3MM时，最好在导线中间开槽成两根并联线。

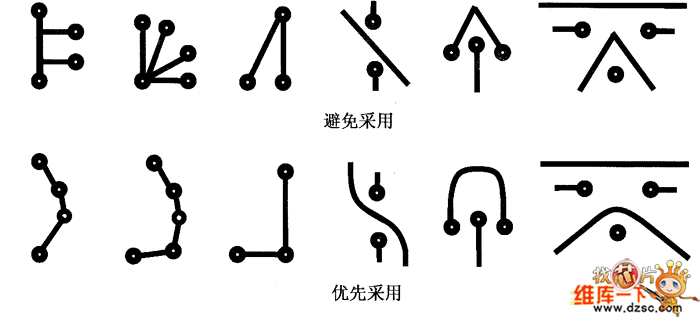

(7)印制导线由于自身可能承受附加的机械应力，以及局部高电压引起的放电现象，因此，尽可能地避免出现尖角或锐角拐弯。在一般情况下 优先选用的和避免采用的印制导线开状，如图7所示

　 　图7 印制导线形状
