在PSpice中仿真数字滤波器的传输线设计 -

设计人员使用Pspice时主要是仿真模拟电路。不过，用它也可以仿真数字滤波器。一个数字滤波器中的主要部件是延时元件、加法器和乘法器。加法器和乘法器可以用运算放大器来实现，延时元件可以用一根传输线来仿真。PSpice中的传输线是一种已被遗忘很久的元件，它可以实现数秒的延迟。

本文引用地址: http://www.21ic.com/app/eda/201808/797330.htm

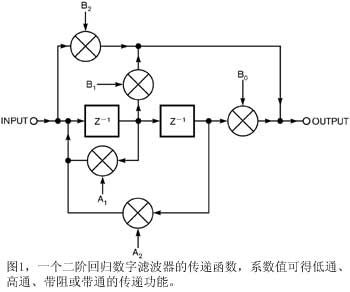

　　例如，图1给出了一个二阶的回归数字滤波器。该滤波器的传递函数是：

　　其中，H(z)是数字滤波器的传递函数，z是z变换变量，而Ai是传递函数分母上多项式的系数，Bi是传递函数分子上多项式的系数。用滤波器设计软件可以得到这些系数值（参考文献1）。采样频率fS与传输线延迟的关系是t=1/fS。例如，一个带通数字滤波器有900Hz到1kHz的3dB通带，采样频率为6kHz，Butterworth特性分析可得下列传递函数：

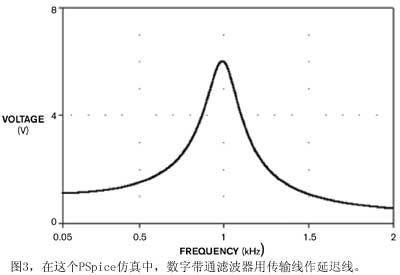

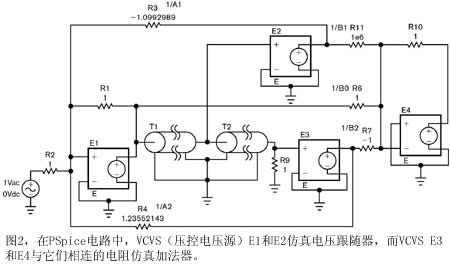

　　此时，传输线的延迟为1/6000 =166.67ms。如果为传输线额外设定1Ω阻抗的Z，则传输线的参数为Z0=1Ω，和t=166.67ms。图2是PSpice电路。VCVS（压控电压源）E1和E2仿真电压跟随器，而VCVS E3和E4和与它们相连的电阻则仿真加法器。图3是仿真的结果。
