1KHZ正弦波产生电路(文氏电桥振荡器)-模拟电子-

来源： 网络用户发布，如有版权联系网管删除　2020-05-05　
进入嵌入式论坛与网友讨论>>

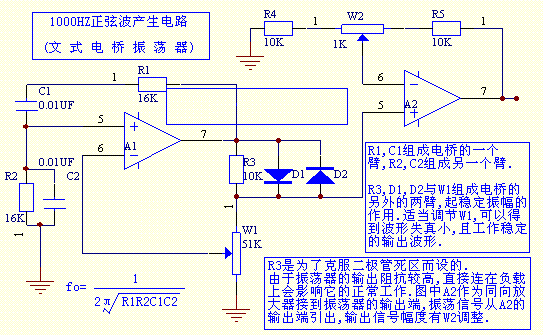

1KHZ正弦波产生电路(文氏电桥振荡器)

R3是为了克服二极管死区而设的.由于振荡器的输出阻抗较高,直接连在负载上会影响振荡器的正常工作.图中A2作为同向放大器接到振荡器的输出端,振荡信号从A2输出端引出,输出信号幅度有W2调整.
