音乐集成电路原理介绍

使用音乐集成电路，通过简单的外接电路即可获得简单的乐曲、语音或是各种模拟的声响。音乐集成电路价格便宜，电路结构简单，工作稳定可靠，耗电省，所以用途广泛；在音乐门铃、音乐贺年卡、音乐报时钟、电话振铃电路中都可见它的踪影。

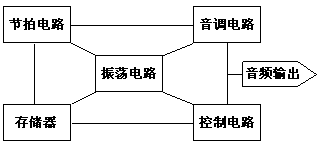

音乐集成电路是一种大规模的CMOS集成电路。音乐集成电路内部结构框图大致如下：

 振荡电路产生的信号供各个电路使用；控制电路从存储器中读出代码，根据代码来控制节拍器和音调器协调工作，产生相应的音乐输出。
音乐集成电路一般采用“软封装”，也有的使用双列直插和单列直插封装，还有的做成晶体三极管外形，叫做“音乐三极管”。工作电压一般用1.5～3伏直流电源。
输出常用压电陶瓷片作为电－声转换器件；也常用晶体三极管进行放大后送到喇叭放音，音质更好。

模拟鸟叫电路简述

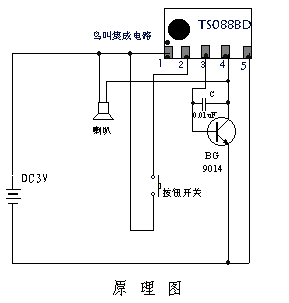

原理图如下：
　

集成电路有5个引出点1、2、3、4、5，功能是：
1——电源正极
2——触发
3——原始音频输出
4——放大音频输出
5——电源负极
电容C的功用：
电容C是瓷片电容器，电容量是0.01微法，图中括号里的“103”是另一种表示方法，意思是“10”后面再加3个0，即“10000”，这种表示法的默认单位是“微微法”；1微法＝1000000微微法。所以，“0.01”微法＝“103”微微法。

C用来防止三极管BG（9014）的自激。有时候，电路制作完全正确，但是喇叭就是无声，那时候加上电容C就好了。这是因为三极管放大倍数太大，产生自激，反而抑制了。因此，在BG（9014）放大倍数较小的情况下，不用C也可以。
