陶瓷滤波器制成的中频信号发生器原理图-模拟电子-
来源： 网络用户发布，如有版权联系网管删除 2020-05-05

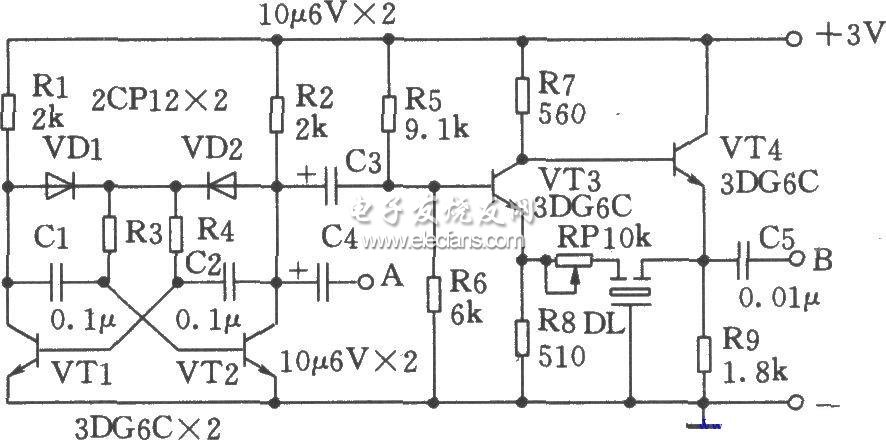

工作原理：VTl、VT2及有关元件组成多谐振荡器，频率为400Hz左右，用以调制中频信号，音频信号还可以从A点输出。VT3、VT4组成中频信号发生器，DL起选频作用。调节RP可改变振荡强度。在B点引一几十厘米长的导线以输出调制的中频信号。多谐振荡器部分只要元件焊接正确，接通电源后即起振。中频信号发生器部分经检查线路无误后，可用一台中频校正的收音机，靠近B点引线，调整RP，使收音机能收到信号，调整即结束。陶瓷滤波器制成的中频信号发生器原理图:
