同步信号产生电路原理图-模拟电子-

来源： 网络用户发布，如有版权联系网管删除　2020-05-05　
进入嵌入式论坛与网友讨论>>

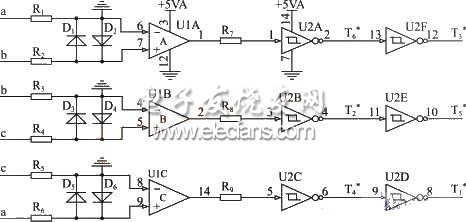

本电路的使用非常灵活方便，不用进行相序判别，可以进行T1的同步信号捕获，可以T1、T3、T5的同步信号捕获，也可以捕获六个同步信号。本文采用的是捕获六个同步信号，直接用硬件检测，更能反映电网波动的真实情况。同步信号产生电路原理图:

同步信号产生电路原理图
