稳压管高频信号发生器原理图-模拟电子-

来源： 网络用户发布，如有版权联系网管删除　2020-05-05　
进入嵌入式论坛与网友讨论>>

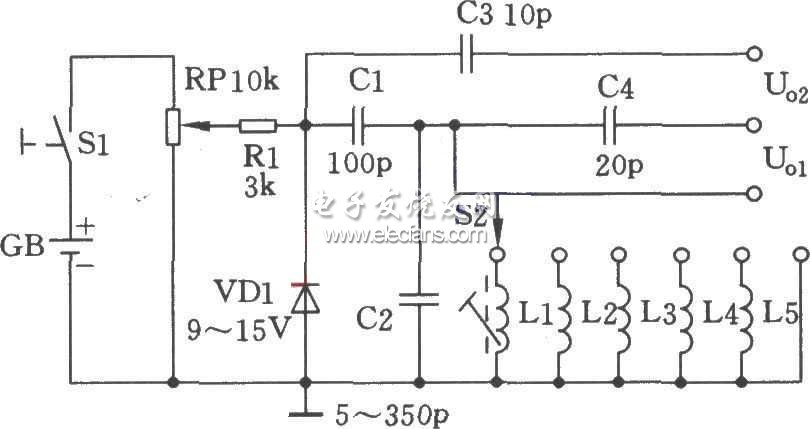

利用稳压管的齐纳击穿特性，可以得到频率达数百兆赫的高频信号，其电路如图所示。从输出端V01取出的信号是单一频率信号，可以用来调准调谐回路中的谐振频率。稳压管高频信号发生器原理图:稳压管高频信号发生器电路
