双失谐回路鉴频器实用电路原理图-模拟电子-

来源： 网络用户发布，如有版权联系网管删除　2020-05-05　
进入嵌入式论坛与网友讨论>>

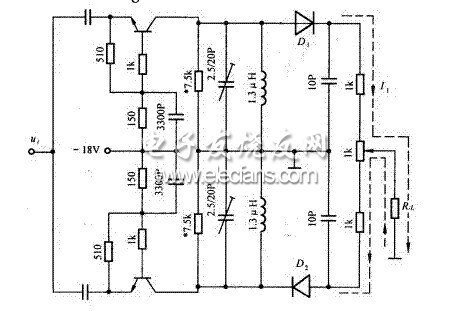

该电路的谐振频率是35MHz和40MHz。调频信号经两个共基放大器分别加到上、下两个回路上，而两个回路的连接点与检波电容一起接地。这与前面电路不同。由于接地点改变，输出电压Uo改从检波器电阻中间取出，它是由检波电流I1和I2决定的。双失谐回路鉴频器实用电路原理图:

双失谐回路鉴频器实用电路原理图
