分频器电路-模拟电子-

分频器是一种产生的振荡频率为其输入频率整约数的非线性器件。 是指将不同频段的声音信号区分开来，分别给于放大，然后送到相应频段的扬声器中再进行重放。在高质量声音重放时，需要进行电子分频处理。

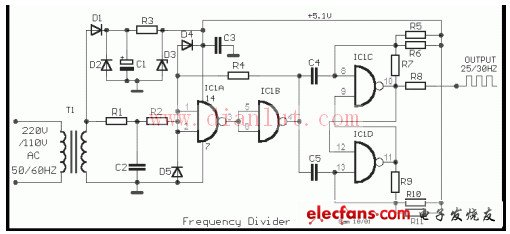

分频器电路

材料BOM表：
R1= 10Kohm
R2= 100Kohm
R3= 680 ohm
R4= 1Mohm
R5-6-7= 100Kohm
R8= 47 ohm
R9-10-11= 100Kohm
C1= 1000uF 25V
C2-3= 100nF 100V ceramic
C4-5= 100pF ceramic
IC1= 4011
T1= 110/220Vac //8V 100mA
D1-2= 1N4007
D3= 5.1V 0.5W Zener
D4-5= 1N4148
