24位、250kSPS单电源数据采集系统-模拟电子-

优势和特点

　　24位250kSPS ADC系统

　　工业信号电平

　　单电源

　　应用：

　　仪器仪表

　　可编程逻辑控制和分布式控制系统

　　电子测试和测量

　　电路功能与优势

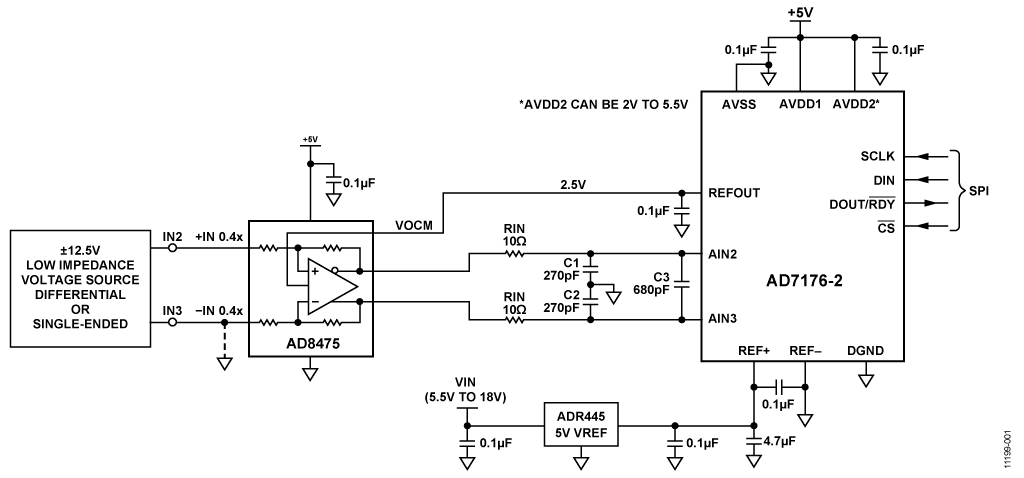

　　对工业电平信号进行采样时，必须提供快速高分辨率转换信息。通常，当采样速率达到500kSPS时，模数转换器（ADC）的分辨率可为14位至18位。图1所示电路是一款针对工业电平信号采样进行优化的单电源系统，采用一个24位、250 kSPS∑-△型ADC。两个差分通道或四个伪差分通道中的每一个都能够在采样率为50kSPS时提供17.2位的无噪声代码分辨率。

　　本电路利用内置激光微调电阻的创新型差分放大器实现衰减和电平转换，利用低电源电压的精密ADC可以解决获取 ±5V、±10V和0V至10V的标准工业电平信号并进行数字化处理的问题。本电路可应用于过程控制（PLC/DCS模块）、医疗以及科学多通道仪器和色谱仪。
