新时钟转换器可降低光纤和网络通信应用中光纤传输网络映射和以太网线路卡的拥有成本。

中国，北京 – Analog Devices, Inc.(NASDAQ：ADI)全球领先的高性能信号处理解决方案供应商，近日推出搭载时钟乘法器的多重服务型自适应四通道时钟转换器AD9554，该器件可以为多种系统提供抖动清除和同步功能，包括同步光纤网络(SONET/SDH)。与维持多个器件不同的时钟配置相比，其输入端嵌入的交叉点开关带来了更大的灵活性，降低了拥有成本。AD9554功耗仅为940 mW，同时还能在430 kHz至941 MHz的输出范围内产生最多8个输出时钟，与4个2 kHz至1 GHz外部输入参考时钟同步，其环路带宽低至0.1 Hz。4个模数锁相环(ADPLL)可减少外部参考时钟存在的输入抖动或相位噪声。借助数字控制环路和保持电路，即使所有参考输入都失效，AD9554也能持续产生低抖动输出时钟。AD9554具有自适应时钟功能，允许用户在DPLL锁定期间动态改变其分频比。

AD9554时钟转换器的高集成度、自适应式时钟功能以及DPLL中嵌入的光纤传输网络(OTN)映射算法，可简化时钟电路、消除软件控制例程，从而降低系统成本。在50 kHz至80 MHz范围内，输出抖动为250 fs，12 kHz至20 MHz范围内则为350 fs。

AD9554主要特性：
在保持模式下的GR-1244 Stratum 3稳定性
平稳的参考切换，输出相位几乎无扰动
自适应时钟可动态调整反馈分频器，用于OTN映射/解映射应用
四通道ADPLL架构：
o 4种参考输入方式（单端或差分）
o 8路输出（单端或差分）
4x4交叉点允许任意基准输入驱动任意输出
支持ITU-T G.823、ITU-T G.824、ITU-T G.825和ITU-T G.8261以及ITU-T G.8262
环路带宽低至0.1Hz，可保证SyncE兼容性

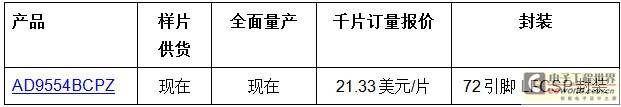

报价、供货与配套产品
