影碟机增设高画质S端子电路图-模拟电子-

来源：网络用户发布，如有版权联系网管删除　2020-05-05　

进入嵌入式论坛与网友讨论>>

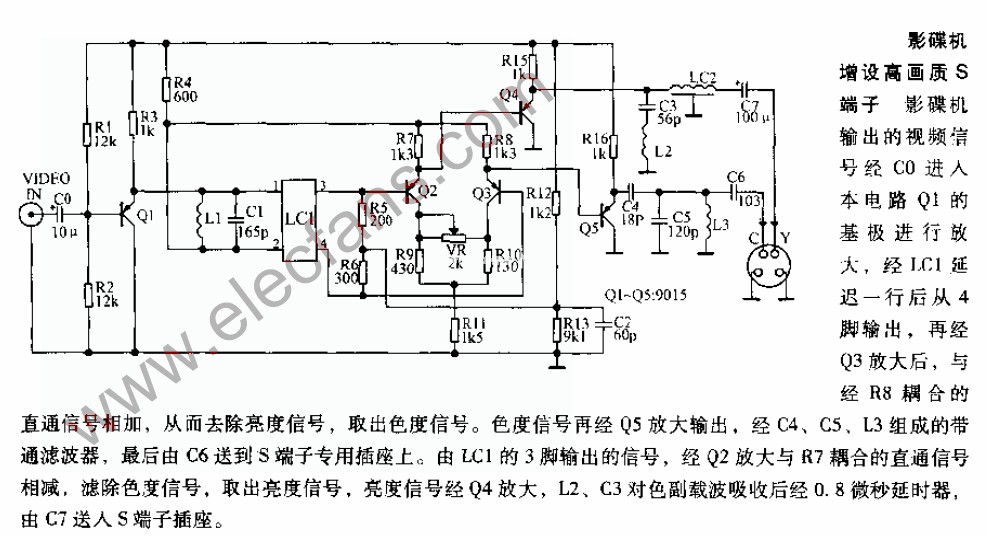

影碟机增设高画质S端子电路图

影碟机输出的视频信号经C0进入本电路Q1的基极进行放大，经LC1延迟一行后从4脚输出，再经Q3放大后，与经R8耦合的直通信号相加，从而去除亮度信号，取出色度信号。
