望远镜棱镜内部结构及原理图

光学设计方面，常见的望远镜一般采用二个基本设计之一： 屋脊（Roof）或普罗（Porro，又译保罗，宝罗）棱镜。

普罗棱镜又叫直角棱镜，是传统的经典设计，比较常见的设计是由两个完全相同的直角棱镜构成，优点是形状简单，容易加工和装配，缺点是相对屋脊棱镜，重量和体积较大。

屋脊棱镜系统也称为别汉棱镜系统，比较常见的设计是由一个屋脊棱镜和一个半五棱镜构成，优点是外观为直筒型，光学结构相对轻便和紧凑，比较适合户外运动便携产品，在小口径的产品上体积和重量的优势尤其明显，不足之处是即使是相对简单的屋脊棱镜，外形也比普罗棱镜复杂的多，加工难度大，此外从装配难度和维护性来讲也难于传统的普罗棱镜，因此成本较高。

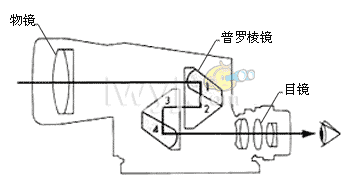

普罗

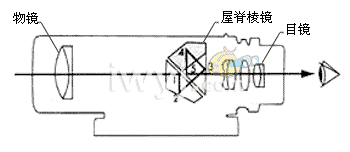

屋脊
