单相能量回收逻辑反相器电路-模拟电子-

来源: 网络用户发布,如有版权联系网管删除 2020-05-05

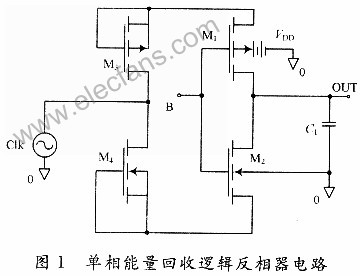

如图1所示。M1和M2的连接方式与传统的静态CMOS逻辑电路相似。不同的是电源不再是恒定不变的,而是用一个正弦信号代替,这个信号同时起到同步电路工作的作用,因此又称作电源时钟。M3和M4连接成二极管的形式用来控制充放电的路径。




  当输入信号B为逻辑“O”时,M1导通,M2截止。正弦信号正半周时,通过M3和M1向负载电容充电,一旦电容充电到最大值,M3能够阻止电容向输入正弦时钟信号放电,输出保持在高电平不变。当输入信号B为逻辑“1”时,M1截止,M2导通。正弦信号负半周时,负载电容通过M2和M4向输入正弦时钟信号放电,一旦电容放电到最小值,M4能够阻止输入正弦时钟信号向电容充电,输出保持为低电平不变。
