D触发器加“许可”信号电路图-模拟电子-

来源： 网络用户发布，如有版权联系网管删除　2020-05-05　
进入嵌入式论坛与网友讨论>>

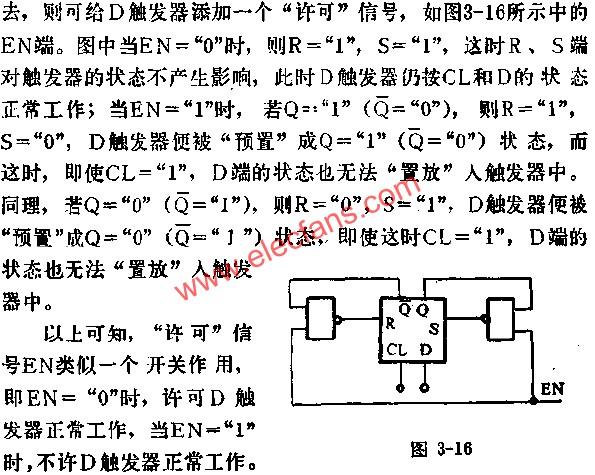

从D触发器的真值表可知，当时钟脉冲CL="1"时，数据输入端D的状态会被“置放”入触发器中去，而与触发器原状无关。如果当时钟冲CL＝"1"，D端状态不旋转放入触发器中
