带有光触发元件的交流信号发射电路图-模拟电子-

来源： 网络用户发布，如有版权联系网管删除　2020-05-05　
进入嵌入式论坛与网友讨论>>


光耦用于传输电位联系的数字或模拟信号.图A示出典型光耦CNY17不同供电电压时的传递特性.当在曲线奇曲点上工作时,会有不大的畸变产生.为实现无畸 变信号传递应选择在直线段工作,图B示出发射电路,光敏管的工作点用电阻R稳定.为有尽可

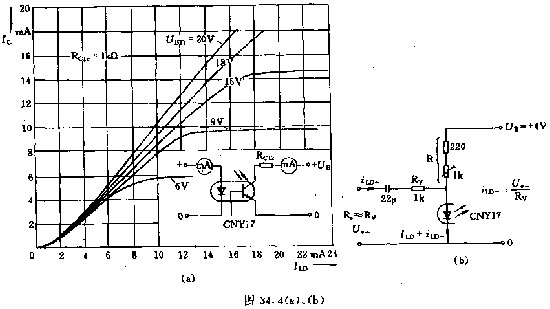

典型光耦CNY17不同供电电压时的传递特性 www.elecfans.com

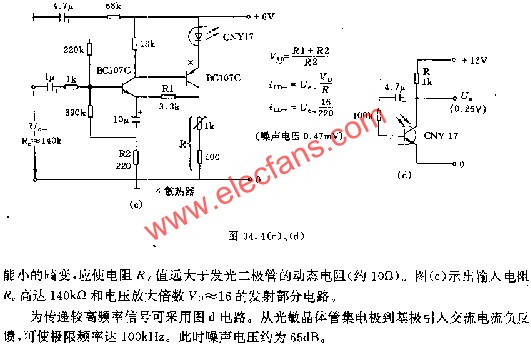

输入电阻R高达140千欧和电压放大倍数的发射部分电路
