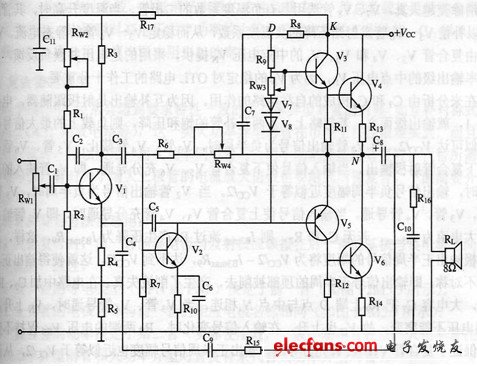

扩音器电路图-模拟电子-

扩音器工作流程及组成原理:

（1）工作流程
输入——前置放大级——推动级——OTL功率输出级——扬声器
（2）组成原理
①前置放大级（输入级）
前置放大级由V1管，R1、RW2，R2，R3，R4，R5，C1，C2，C3，C4等连接成的共发射极放大电路，采用分压式电流负反馈偏置稳定电路。
②推动级
推动级由V2管，R6，RW4，R7，R8，R9，V7管，V8管，RW3，R10，C5，C6，C7组成，连接成共发射极分压式偏置稳定电路。它承担向功率输出级提供足够的推动电流的任务。推动级功率输出级采用直接耦合方式。
③OTL功率输出级
输出级有向负载输出信号功率的任务，它由V3、V4管组成的NPN型复合管，V5、V6管组成的PNP型复合管和R11、R12、R13、R14、C8共同级成准互补对称电路。
3、实践制作扩音器印制板图和电器元件面排布图
4、实践制作扩音器的元器件参数及型号
