TVS用于交流电路

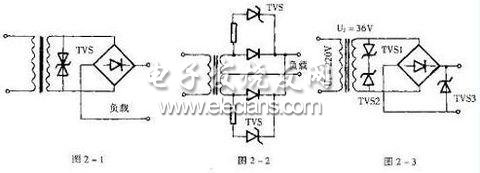

      图2-1是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉冲，从而起到保护整流桥及负载中所有元器件的作用。
      TVS的箝位电压不大于电路的最大允许电压。
      图2-2所示是用单向TVS并联于整流管旁侧，以保护整流管不被瞬时脉冲击穿。
      选用TVS必须是和整流管相匹配。
      图2-3所示电路中，单向TVS1和TVS2反接并联于电源变压器输出端或选用一个双向TVS，用以保护整流电路及负载中的元器件。
      TVS3保护整流以后的线路元件。
      如电源变压器输出端电压为36伏时一般TVS1和TVS2的工作电压VR应根据36×√2 来选择，其它参数依据电路中的具体条件而下。

直流电中选用举例
      整机直流工作电压12V，最大允许安全电压25V（峰值），浪涌源的阻抗50MΩ，其干扰波形为方波，TP=1MS ，最大峰值电流50A。
      选择：
      1) 先从工作电压12V选取最大反向工作电压VRWM为13V，则击穿电压V(BR) =VRWM /0.85=15.3V；
      2) 从击穿电压值选取最大箝位电压Vc(MAX)=1.30×V(BR)=19.89V，取Vc=20V；
      3) 再从箝位电压VC和最在峰值电流IP计算出方波脉冲功率：PPR=VC×IP=20×50=1000W；
      4) 计算折合为TP=1MS指数波的峰值功率，折合系数K1=1.4；
      PPR=1000W÷1.4=715W。
      从手册中可查到1N6147A其中PPR=1500W，变位电压VRWM=12.2V，击穿电压V(BR)=15.2V，最大箝位电压Vc=22.3V，最大浪涌电流IP=67.3A。可满足上述设计要求，而且留有一倍的余量，不论方波还是指数波都适用。
