6位模拟电路电路图-模拟电子-

来源： 网络用户发布，如有版权联系网管删除　2020-05-05　
进入嵌入式论坛与网友讨论>>

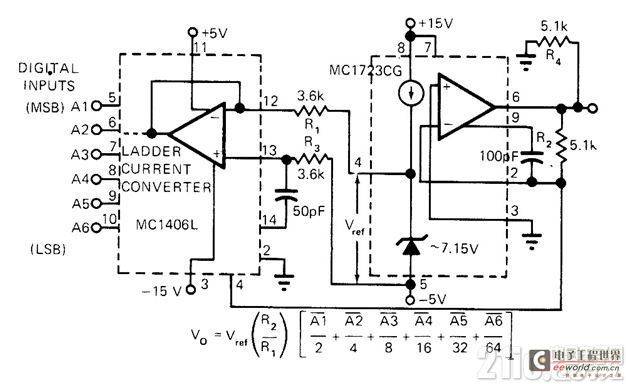

6位模拟电路电路图

使用摩托罗拉MC1723G电压调节器提供参考电压和MC1406L 6位D/A转换器的运算放大器。输出电流可高达150毫安。满量程输出为10V。但是通过增加R2的值和增加和最大的35V电压成比例的+15V电源，它可以被提高到32V。
