8031工业顺序控制程序在工业控制中，象冲压、注塑、轻纺、制瓶等生产过程，都是一些继续生产过程，按某种顺序有规律的完成预定的动作，对这类继续生产过程的控制称顺序控制，象注塑机工艺过程大致按“合模注射延时开模产伸产退”顺序动作，用单片机最易实现。
　　

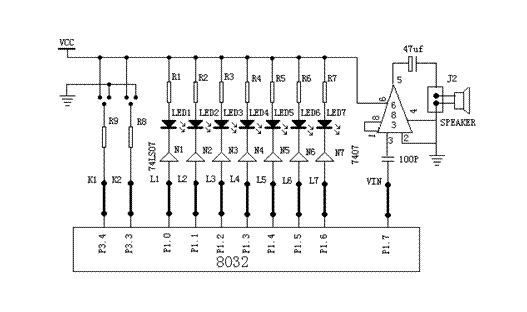

8031的P1.0~P1.6控制注塑机的七道工序，现模拟控制七只发光二极管的点亮，低电平有效，设定每道工序时间转换为延时，P3.4为开工启动开关，高电平动作。P3.3为外部故障输入模拟开关，低电平报警，P1.7为报警声音输出，设定6道工序只有一位输出，第七道工序三位有输出。
　　
程序框图

本文引用地址: http://www.21ic.com/app/mcu/201806/760948.htm

程序

ORG 0190H

019075907FPO10: MOVP1,#7FH

0193 43B000 ORLP3,#00H

0196 30B4FDPO11: JNBP3.4,PO11;开工吗？

0199 43A884 ORLIE,#84H

019C 43B801 ORLIP,#01H

019F 75D000 MOVPSW,#00H;初始化

01A2 758153 MOVSP,#53H

01A5 75907EPO12: MOVP1,#7EH;第一道工序

01A8 31F1 ACALL PO1B

01AA 75907D MOVP1,#7DH;第二道工序

01AD31F1 ACALLPO1B

01AF 75907B MOV P1,#7BH;第三道工序

01B2 31F1ACALLPO1B

01B4 759077 MOV P1,#77H;第四道工序

01B7 31F1 ACALLPO1B

01B9 75906F MOV P1,#6FH;第五道工序

01BC 31F1 ACALLPO1B

01BE75905F MOV P1,#5FH;第六道工序

01C131F1 ACALLPO1B

01C3 75900F MOV P1,#0FH;第七道工序

01C6 31A5 ACALLPO12

01C8 80DB SJMPPO12

01CA 8AF0PO16:MOV B,R2;保护现场

01CC 75907FPO17:MOV P1,#7FH;关输出

01CF 7520A0 MOV 20H,#0A0H ;振荡次数

01D2D297PO18:SETBP1.7;振荡

01D4 31EC ACALLPO1A;延时

01D6 C297 CLR P1.7;停振

01D8 31EC ACALLPO1A;延时

01DA D520F5 DJNZ20H,PO18;不为0转

01DD C297 CLR P1.7

01DF31EC ACALLPO1A;停振

01E1 30B3E8 JNB P3.3,PO17 ;故障消除吗？

01E4 AAF0 MOV R2,B;恢复现场

01E632 RETI

01E77A10PO19:MOV R2,#10H

01E95113 ACALLDELY;延时1

01EB 22 RET

01EC 7A06PO1A:MOV R2,#06H

01EE5113 ACALLDELY;延时2

01F022 RET

01F17A30P01B:MOV R2,#30H

01F3 5113 ACALLDELY;延时3

01F5 22 RET

ORG0213H

0213 C002 DELY:PUSH02H

0215 C002 DEL2:PUSH02H

0217 C002 DEL3:PUSH02H

0219 DAFE DEL4:DJNZR2,DEL4

021B D002 POP 02H

021D DAF8 DJNZR2,DEL3

021F D002 POP 02H

0221 DAF2 DJNZR2,DEL2

0223 D002 POP 02H

0225 DAEC DJNZR2,DELY

0227 22 RET

END
