82C55控制交通灯程序 -

程序框图

本文引用地址: http://www.21ic.com/app/mcu/201806/760949.htm

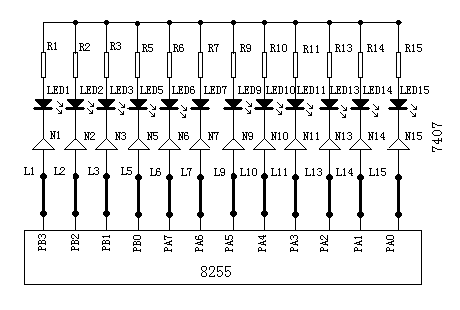

电路

0BB67488 MOV A,#88H

0BB8 F0 MOVX@DPTR,A；82C55初始化

0BB9 90FFD8 MOV DPTR,#0FFD8H

OBBC 74B6 MOV A,#0B6H

0BBEF0 MOVX@DPTR,A

0BBFA3 INC DPTR

0BC0 740D MOV A,#0DH

0BC2F0 MOVX@DPTR,A;点亮4个红灯

0BC3 7A25 MOV R2,#25H;延时

0BC5120213 LCALLDELY

0BC8 90FFD8JOD3: MOV DPTR,#0FFD8H

0BCB7475 MOV A,#75H

0BCDF0 MOVX@DPTR,A

0BCE A3 INC DPTR

0BCF740D MOV A,#0DH

0BD1 F0 MOVX@DPTR,A ;东西绿灯亮，

;南北红灯亮

0BD27A55 MOV R2,#55H

0BD4 120213 LCALLDELY;延时

0BD77F05 MOV R7,#05H;闪烁次数

0BD9 90FFD8JOD1:MOV DPTR,#0FFD8H

0BDC74F3 MOV A,#0F3H

0BDEF0 MOVX@DPTR,A

0BDF A3 INC DPTR

0BE0740C MOV A,#0CH

0BE2F0 MOVX@DPTR,A;东西黄灯亮，南北红灯亮

0BE37A20 MOV R2,#20H

0BE5120213 LCALLDELY;延时

0BE8 90FFD8 MOV DPTR,#0FFD8H

0BEB74F7 MOV A, #0F7H

0BED F0 MOVX@DPTR, A

0BEE A3 INC DPTR

0BEF 740D MOV A,#0DH

0BF1 F0 MOVX@DPTR, A;南北红灯亮

0BF2 7A20 MOV R2, #20H

0BF4 120213 LCALLDELY;延时

0BF7 DFE0 DJNZR7, JOD1;闪烁次数未到，继续

0BF9 90FFD8 MOV DPTR,#0FFD8H

0BFC 74AE MOV A, #0AEH

0BFE F0 MOVX@DPTR,A

0BFF A3 INC DPTR

0C00 740B MOV A, #0BH

0C02 F0 MOVX@DPTR,A;东西红灯亮，南北绿灯亮

0C03 7A55 MOV R2,#55H

0C05 120213 LCALLDELY;延时

0C08 7F05 MOV R7,#05H;闪烁次数

0C0A 90FFD8JOD2:MOV DPTR,#0FFD8H

0C0D 749E MOV A,#9EH

0C0F F0 MOVX@DPTR,A

0C10 A3 INC DPTR

0C11 7407 MOV A,#07H

0C13 F0 MOVX@DPTR,A;东西红灯亮，南北黄灯亮

0C14 7A20 MOV R2,#20H

0C16 120213 LCALLDELY;延时

0C19 90FFD8 MOV DPTR,#0FFD8H

0C1C 74BE MOV A,#0BEH

0C1E F0 MOVX@DPTR,A

0C1F A3 INC DPTR

0C20 740F MOV A,#0FH

0C22 F0 MOVX@DPTR,A;东西红灯亮

0C23 7A20 MOV R2,#20H

0C25120213 LACLLDELY ;延时

0C28DFE0 DJN R7,JOD2 ;闪烁次数未到继续

0C2A020BC8 LJMPJOD3 ;循环

ORG 0213H

0213 C002 DELY:PUSH 02H

0215 C002 DEL2: PUSH 02H

0217 C002 DEL3:PUSH 02H ;延时

0219 DAFE DEL4: DJNZ R2,DEL4

021B D002 POP 02H

021D DAF8 DJNZ R2,DEL3

021F D002 POP 02H

0221 DAF2 DJNZ R2,DEL2

0223 D002 POP 02H

0225 DAEC DJNZ R2,DELY

0227 22 RET

END
