SA4828管脚图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

SA4828管脚图

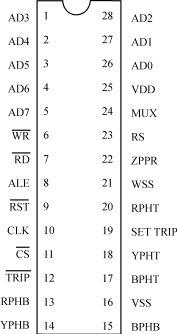

图 SA4828管脚图

SA4828为标准28脚双列直插式封装,如图所示。主要管脚分类说明如下:
①驱动信号及检测
RPHT、RPHB、YPHT、YPHB、BPHT、BPHB为三相可独立控制的TTL驱动信号,第一个字母表示红、黄、蓝三相,分别相差120°、240°,后面的字母“T”为上开关管驱动信号,“B”为下开关管驱动信号。
TRIP为状态输出指示。
SETTRIP、RST为关断信号输入端和复位端。
②标准总线与控制模式
AD7~AD0为地址与数据复用总线。
WR、RD、ALE为英特尔控制模式。
③电源和时钟
VDD、VSS分别为+5V电源、接地端。
CLK为时钟输入端。
如果对照SA8282,可以看出SA4828在英特尔等模式下,只要将RS、MUX端接为高电平,SA4828就可以完全取代SA8282。但三相输出波形的幅值,却可分别灵活的控制。
