SA4828原理框图

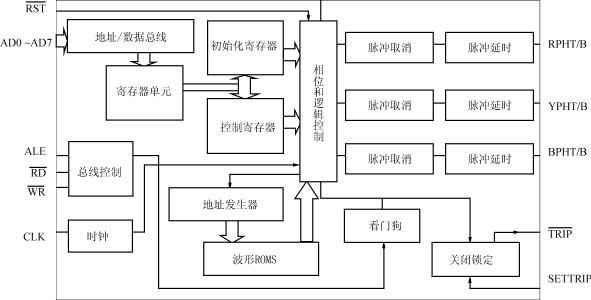

图 SA4828原理框图

SA4828原理框图如图3所示。
主要工作原理大部分与SA8282类似,具体可见参考文献2。现将SA4828特殊的原理解释如下:
①三种不同波形的选择主要是通过传输给初始化寄存器和控制寄存器的命令,来设置三相波形ROM。它分别为正弦、增强、高效三种波形,使之能应用于各种特殊的场合。
②“看门狗”电路SA4828在接收单片机发出的命令时,一旦出现问题,总线控制会发出复位“看门狗”信号,使“看门狗”延时关断输出驱动信号。
③八个寄存器单元为了提高频率精度,以及能独立控制三相波形幅值,SA4828增设了八个寄存器单元。地址及说明见表2。
在传输初始化命令时,其中写入R4、R5寄存器,为“看门狗”的延时控制字。当传输控制命令时,写入R0、R1为十六位频率控制字,写入R3、R4、R5分别为三相输出波形幅值控制字。上述设置和调整,均通过地址/数据总线、寄存器单元,存入初始化寄存器和控制寄存器来完成。
