电路原理：

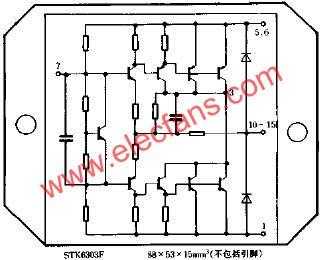

STK6303是三洋公司的一种大功率厚膜集成电路，一块电路分成A、B两面，在国内尚很鲜见，至今尚未查到其内部电路原理图。估计是专用于某些进口大功率变频调速用电机伺服。通过反复试验，发现用其B面做后级功放的电流放大，用发烧运作激励，再用二个型号为AA12480、输出为DC36V、4.2A的进口开关精密稳压电源，作成一款发烧功放，效果极佳。

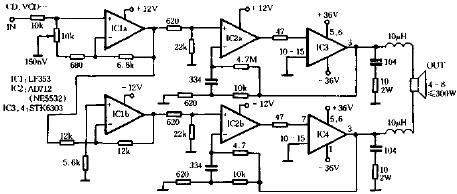

电路如图3.53所示，这是一部极简洁的准直流BTL300W合并功效。其中ICLA为负反馈式音量控制，增益约为0~10倍可调。IC1B增益为1的反相器，IC3、IC4分别为STK6303F，接成准直流功放模式，增益约15倍，且与上述电路配合，接成BTL形式，输出灵敏度约为150MV，可在4欧负载得到约300W的不失真功率输出,足以推动任何家用

大功率音箱。

该放大器装配简单，不用调试，其开关电源自带过压过热过渡保护。装配时注意厚膜电路的散热一定要良好、有条件最好能用仪表风扇强制作风冷。
