用优质开关稳压电源供电的STK6303合并式功放 - 模拟电源 -

大家知道，音频功率放大器实际上为电源调制器，故电源供给系统的地位的功放中举足轻重，有人甚至说一台好的功放，其电源成本应占一半以上。时下的功放，无论是国外的还是国内的，大都用传统的整流滤波电源，而选用理想的优秀高频高频高速开关电源的厂商还很少，究其原因除成本外，主要认为高频电源尚存在射频干扰、高频泄漏、反应速率稍差以及声染等问题。其实，有新型号为AA-12480的显示器精密开关电源，较好地解决了上述问题，成本也较低，把它们运用于功放，效果出色，现介绍给爱好者们参考。

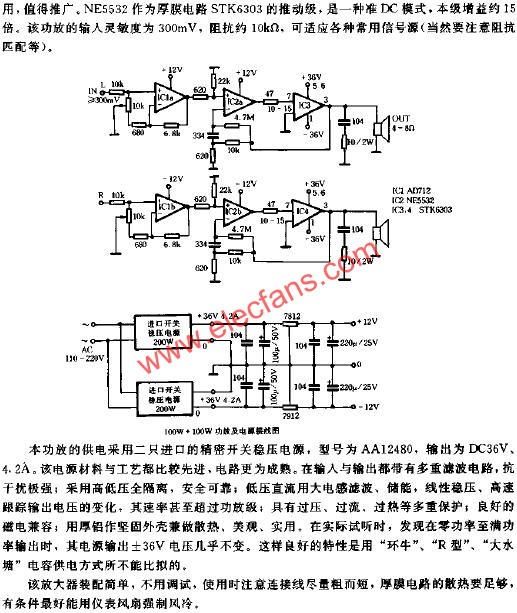

电路原理如图3-51所示，功放部分采用日本三洋公司制造的STK6303大功率厚膜集成电路，其供电电压最大可达正负50V，输出电流可达10A左右。单片电路的稳压供电正负36V，就能得到100W的正弦功率。在电路中的运放AD712为负反馈式音量控制，其优点是本身为一优质的增益可调的前置级，采用性线电位器，平衡度高，控制过程全无噪声，很实
