由TOP249Y构成的DC/DC变换式250W开关电源 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

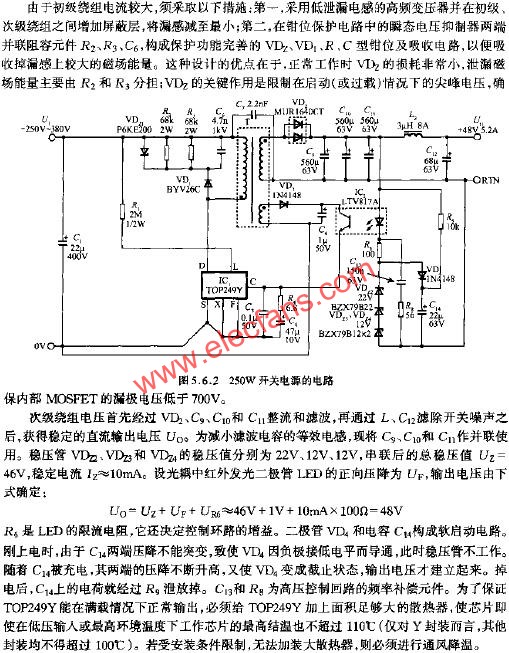

该DC/DC变换式开关电源采用一片TOP249Y，输入250V~380V直流电压，输出为48V、5.2A（250W），电源效率可达84%。其电路如图所示。C1为高频滤波电容，专门抑制从输入端引入的电磁干扰。由于TOP249工作在它的功率上限，因此需将X端与源极S短，把极限电流设置为内部最大值，即ILMIT=ILMIT=5.7A。在L端到U1之间接一只2M的电阻R1，可进行线路检测。若U1>450V,则TOP249Y停止工作，直到电压恢复正常。这就有效地防止了元件损坏。
