W611组成自激式开关稳压电路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

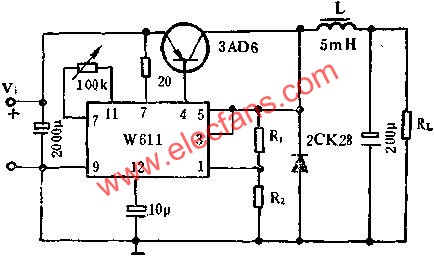

图中所示是用W611多端可调式正集成稳压器组成的自激式开关稳压电路的应用线路.图示线路的开关频率约20~100KHZ,要求开关三极管与W611内部的有关晶体管组成等效的NPN管,图中输入输出电容同样应选得大一些,提高
