W611正电压输出应用线路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

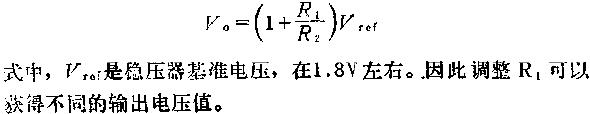

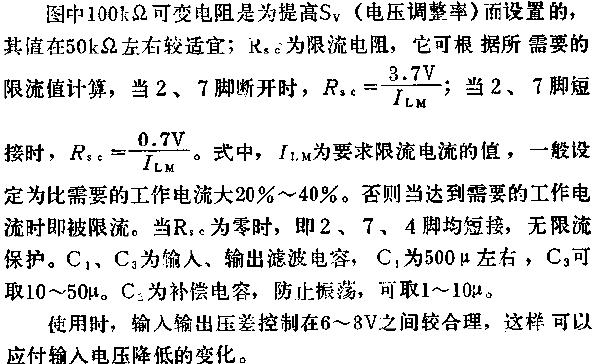

图中所示是用W611多端可调式高精度正集成稳压器组成的电压输出的应用线路.图示线路中R1和R2构成取样网络,R2通常取1.6K,使流过该电阻的电流为1MA,与稳压器内部误差放大器同相端内基准电流相一致.这时,稳压器的输出电压VO可由下式表示:
