ZVS、ZCS同步整流

　　该种方式诞生于2002年5月，在全桥或半桥电路中，PWM 输出的信号经信号变压器或高速光耦传递至二次侧，再经过RC网络积分后， 经过MOSFET驱动器去驱动同步整流的MOSFET，驱动信号的脉冲宽度几乎不变， 保持各50%的占空比，而当DC/DC系统输出电压稳压，一次脉宽调宽以后，二次侧同步整流MOSFET 即工作于ZVS、ZCS条件之下。因为此时同步整流MOSFET开启时，变压器二次侧绕组电压为零，电流也为零”当二次侧绕组产生电压时，同步整流MOSFET己经导通作好整流准备，开启抿耗为零，整个损耗只有导通损耗。当二次侧绕组的电压回零时，同步整流MOSFET还处在导通状态，而当同步整流MOSFET关断信号来临时其源漏电压已经为零，也无电流流过，MOSFET 在ZVS、ZCS条件下关断。图5为ZVS、ZCS 同步整流控制电路的原理图，而图6是波形图。

　　

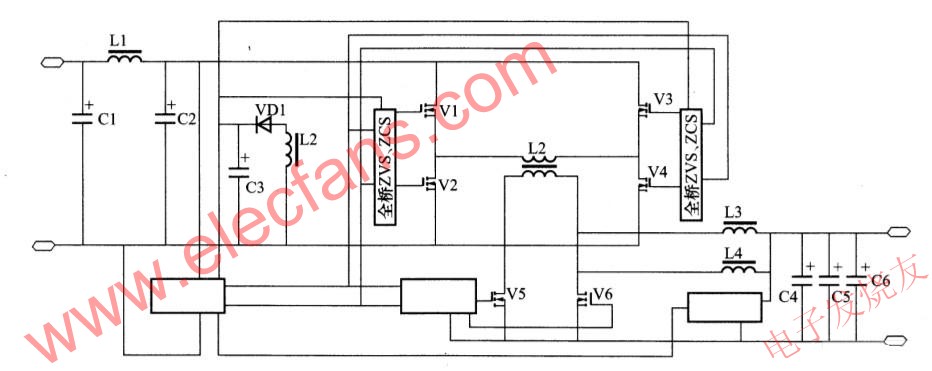

　　图5 ZVS、ZCS同步整流控制电路原理图
