为提高驱动同步整流MOSFET的效果，从而设计了各种模式的同步整流的控制驱动IC，也取得了不少成果，它将同步整流MOSFET的栅压调至最佳状态。将其开启关断也提高了时控精度，其主要的不足在于MOSFET的源极必须接地，这会加大地线上的开关噪声，并传输至电源输出端。此外其开关时序由自身输出脉冲给出，所以同步整流MOSFET的开启关断通常为硬开关，其时间会与初级侧主开关有些时间差，因此输出电压大体控制在20V以下，ST公司推出的STSR2、STSR3，以及线性技术公司的LTC3900和LTC3901即是此种控制方式的代表作品。图3和图4给出其应用电路图。

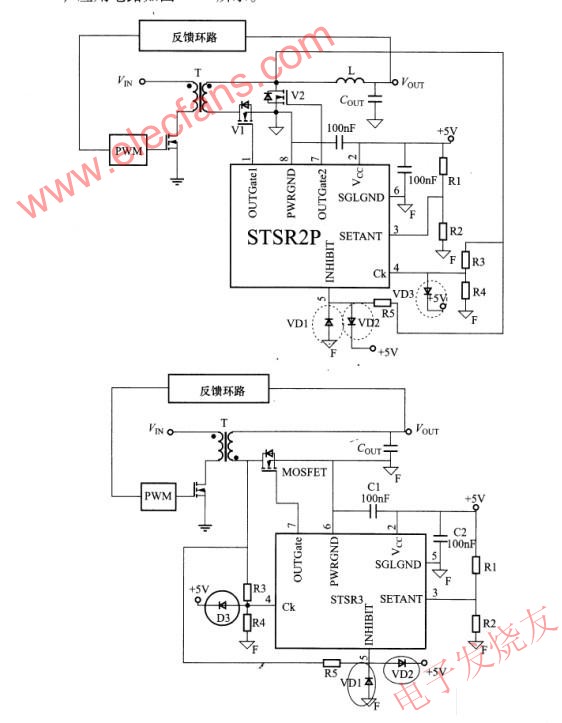

图3 STSR2,STSR3驱动同步整流的电路
