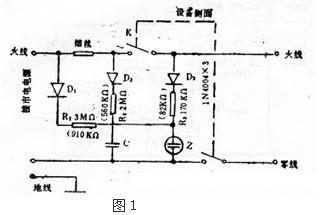

市电电源监视电路如图1所示。
在图中，借助氖管的不同发光情况，可以告诫人们供电正常、开关断开和保险丝已熔断三种情况。
1、当电源开关K已闭合，保险丝接通，供电正常时，氖管将稳定地正常发光。
2、若保险丝接通，而电源开关K断开时，则氛管快速闪光，告诫人们电源电压仍然接通，但电源开关已断开。
3、如果保险丝已断，而电源开关接通，则氖管缓慢闪光，因为此时电容C仅通过电阻R1充电。
市电电源监视电路的印刷电路如图2所示。
