恒流恒压的锂电池充电控制板 - 模拟电源 -

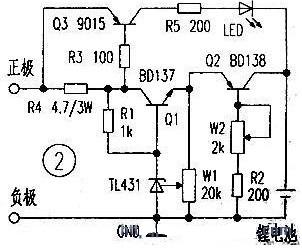

 这是一种恒流恒压的锂电池充电控制板，图中Q1、R1、W1、TL431组成精密可调稳压电路。Q2、W2、R2构成可调恒流电路。Q3、R3、R4、R5、LED为充电指示电路。随着被充电锂电池电压逐渐上升，充电电流将逐渐减小，待电池充满后R4上的压降不断减小，最终使Q3截至，LED熄灭，为了保证电池能充足，请在指示灯熄灭后继续充电1～2小时，使用时需要在Q2、Q3装适当大小的散热片。
