基于MIC4827的EL灯驱动电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

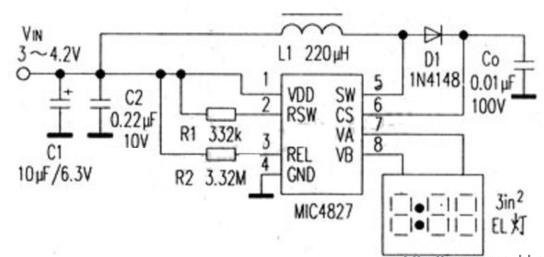

采用MIC4827驱动3平方英寸EL灯的实际电路如图所示。该电路在Vin=3.3V下的输入电流Iin=28mA，输出电压仍为180Vp-p，EL灯工作频率fe1为106Hz。L1采用Murata公司的LQH4C221K04，电感值为220μH，最大DC电阻为4Ω。二极管D1的正向电流为150mA，正向电压为950mV，可采用1N4148或BAV20WS、BA520W等。输出电容Co采用GRM40X7R103K，耐压为100V。带X7R温度系数。
