4mA～20mA的电流控制电路

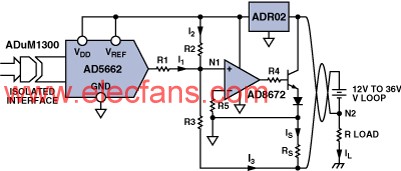

图4示出在隔离的4 mA～20 mA电流环控制电路中采用的单通道数模转换器。AD56624采用SOT-23封装，非常适合需要模拟输出之间完全隔离的应用。
AD5662的最大输出电压范围是5 V，AD5662由ADR025提供基准电压，ADR02由可变环路电压提供稳压电源。使用一只运算放大器和晶体管电路可将该DAC的5 V输出范围转换为4 mA～20 mA电流输出。
