印刷板通用电源线路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

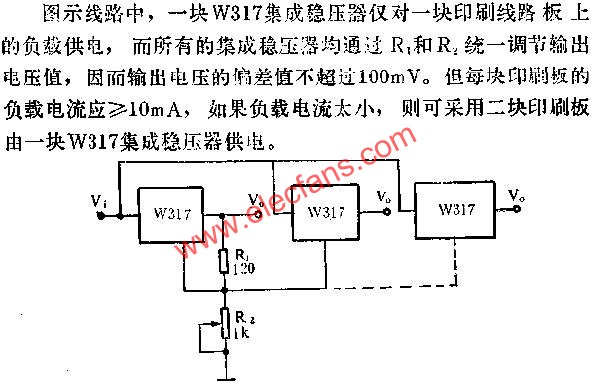

图中所示是用W317三端可调式正集成稳压器组成的印刷线路板通用电源线路.在较大型的电子设备中,每块印刷线路板都装有稳压电路,又称为二次稳压.如果要求每块印刷线路板上的输出电压VO一致,则采用图示线路效果显著.
