用W317提高输出电压应用线路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

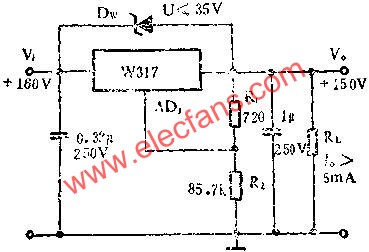

图中所示是用W317三端可调式正集成稳压器组成提高输出电压的应用线路.目前一般集成稳压器输出电压均在30V~35V左右,将W317接成悬浮式电路,适当增加保护元件,可输出100V以上的高压.图示线路输出为+150V.

W317通常增大R1的阻值,即可提高输出电压.但稳压器本
