扩展输出电流应用线路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

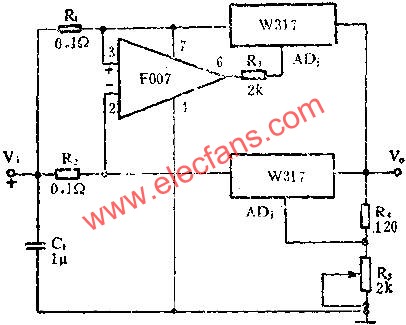

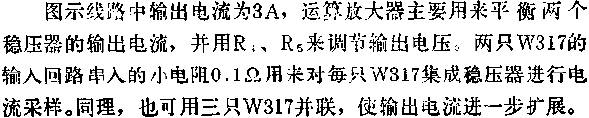

图中所示是用W317三端可调式正集成稳压器进行并联和F007运算放大器组成扩展电流输出的应用线路.由于采用外接功率管的方法降低稳定度,加大输入输出压差,电源效率会降低.而采用两只W317并联,既可扩展其输出电流,又可保持其稳压精度.
