0~30V可调输出电压应用线路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

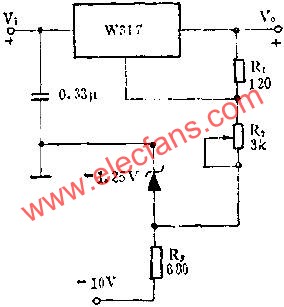

图中所示是用317三端可调式正集成稳压器组成0~30V可调输出电压的应用线路.W317正集成稳压器当R2为零时,输出电压为1.25V,增大R2值时,输出电压升高.如要实现从0V起调,则要加一组负电源.图示线路中加了一个负电源输入端,同时用了一只
