高效开关控制器LT1148-5制作的2A降压直流变换电源电路

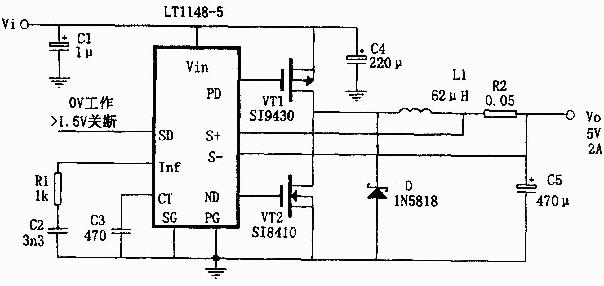

如图所示为用高效开关控制器LT1148-5制作的2A降压直流变换电源。此电源电路以MOSFET作为受控功率开关元件，代替外接肖基特续流二极管，从而进一步降低了电路的压降和功耗，提高了电源的变换效率。图中如果取输入电压为6V，负载电流在20mA至1.8A的范围内变化，电源的变换效率达95％以上。此时的二极管D仅起保护作用。
