MAX887H制作的低噪声、高效率PWM降压变换电源电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

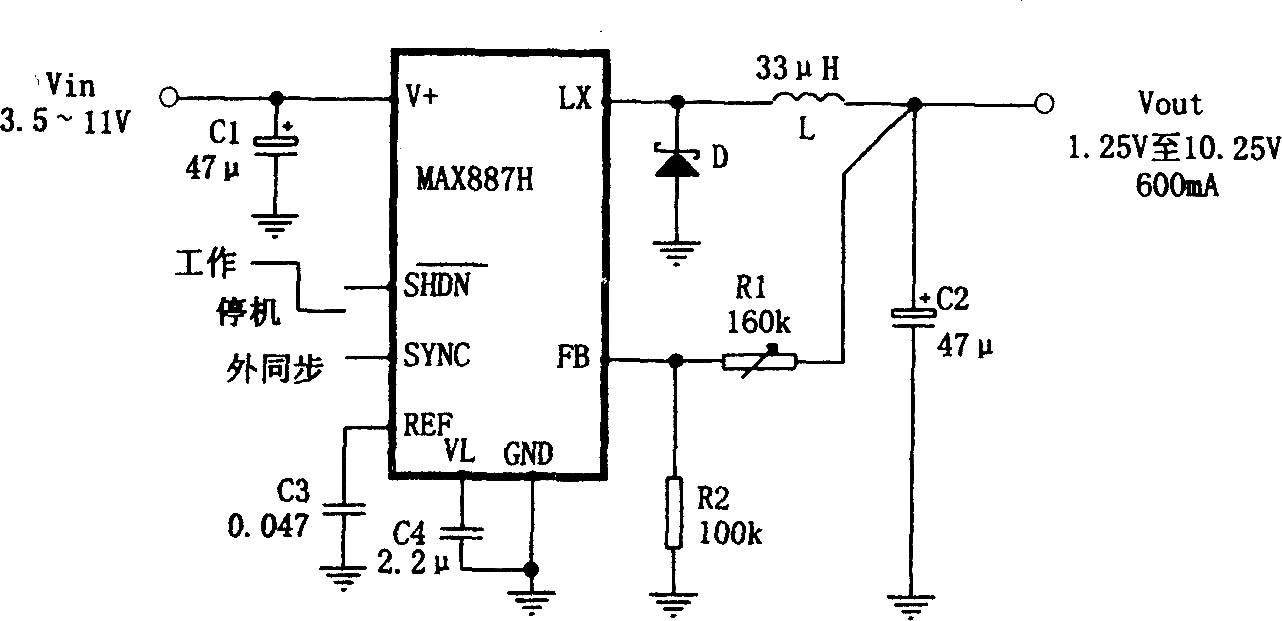

如图所示为以高效率、低噪声PWM转换器MAX887(8-SO封装)为核心，外接少量元件组成的可调式降压电源。其特点是：(1)输入电压在3.5V至11.5V范围，输出电压1.25V至10.25V；(2)输出电流600mA，而静态电流200μA．停机模式时仅2.5μA；(3)转换效率高达95％；(4)MAX887的300kHz固定工作频率，有效降低了外围元件的体积和成本。整个电源可做的很小，适用于微型设备。
