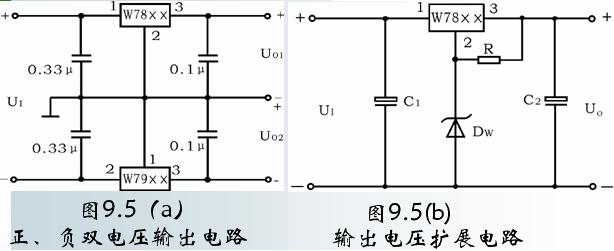

图9.5 (a)为正、负双电压输出电路，例如需要 U01＝＋15V， U02＝－15V，则可选用78xx和79xx三端稳压器，这时的UI 应为单电压输出时的两倍。
当集成稳压器本身的输出电压或输出电流不能满足要求时，可通过外接电路来进行性能扩展。图9.5(b)是一种简单的输出电压扩展电路。 如7812 稳压器的3、2 端间输出电压为12V，因此只要适当选择R 的值，使稳压管DW工作在稳压区，则输出电压U0＝12＋Uz，可以高于稳压器本身的输出电压。
