三端式稳压器7812构成的串联型稳压电源电路

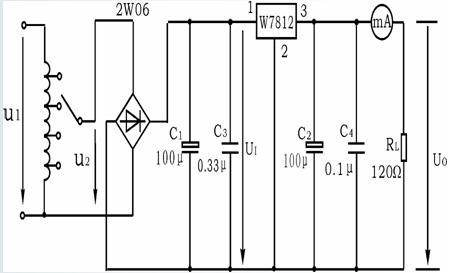

图9.4 是用三端式稳压器7812构成的单电源电压输出串联型稳压电源的实验电路图。其中整流部分采用了由四个二极管组成的桥式整流器成品（又称桥堆），内部接线和外部管脚引线如图9.3所示。滤波电容C1、C2一般选取几百～几千微法。当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3（数值为0.33 μF ），以抵消线路的电感效应，防止产生自激振荡。输出端电容C4(0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应  。
