电路的功能
电流变压器CT是一种交流电流电压变换器，次级可得到与输入电流成正比的交流电压。本电路是高灵敏度测量微弱电流的电路

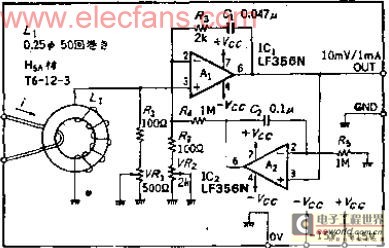

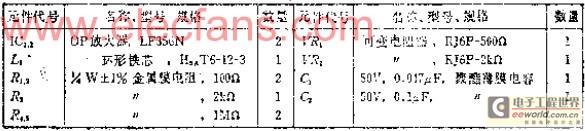

电路工作原理
电流穿过环形铁芯时，由于磁场变化会在线圈两端感生电压，因有电抗分量，所以电流频率越高，感应电压也越高。由于输出为微分输出，可用积分电路使频率特性平坦，这是本电路要达到的目的。
线圈的低频特性取决于负载电阻（R1+VR1），转换灵敏度用VR2调节，用VR1也可以调节。交互调节以使电路肯有平坦的频率特性。
OP放大器A2是直流失调取消电路，起到同相积分器的作用。A1的直流失调为0。可在铁芯的一次线圈上串联100欧的电阻，对转换灵敏度进行校准。
