可用逻辑电平选择极尽性的正、负峰值保持电路 - 模拟电源 -

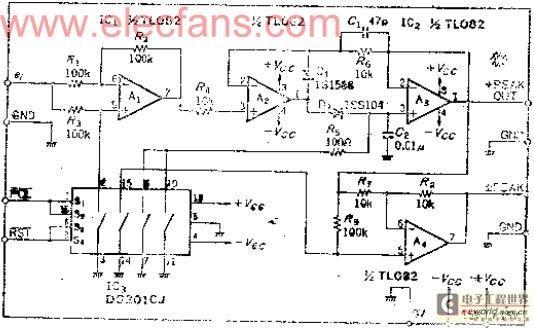

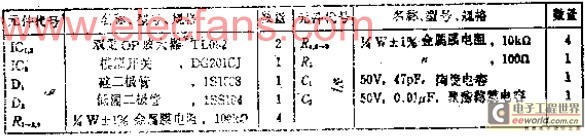

电路的功能

如果希望保持输入信号的正、负峰值，只要增加一个把二极管极性颠倒的电路，并进行切换即可。本电路是在输出、输入端配置了极性切换电路，对极性进行选择。峰值保持电路必须设置“复位”电路，可通过模拟开关放电进行复位。

电路工作原理

为了保持正极性的信号弹峰值，POL端为“H”电平，在这种状态下，因为开关S1和S2断开，OP放大器A1、A4成为正相缓冲器。若POL端为“L”电平，S1和S2接通A1，A4成为反相缓冲器。
