三相电源的连接方法及原理

三相发电机的三相绕组有星形（Y）和三角形（△）两种连接方式。
3.1.2.1  星形连接

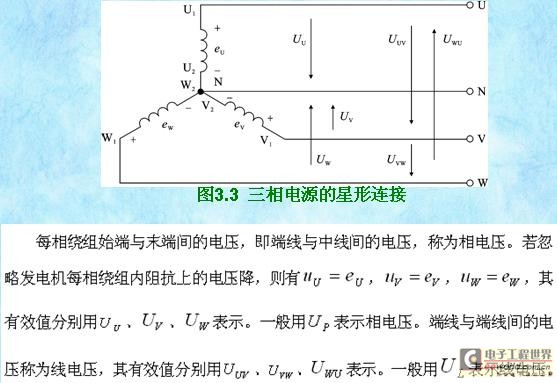

如图3.3所示，将电源的三相绕组的末端连接在一起，形成一个节点N称为中性点（零点），再将三相绕组的始端U、V、W分别引出三根输出线，称为端线或相线（俗称火线），就构成了三相电源的星形连接，称为三相三线制。
如果将中性点N也引出一根线，称为中线（或零线），与三根端线共同构成星形连接，则称为三相四线制

根据KVL ，可得线电压与相电压的关系为：
uUV=uU-uV    uVW=uV-uW    uWU=uW-uU      （3.2）
用相量表示为：

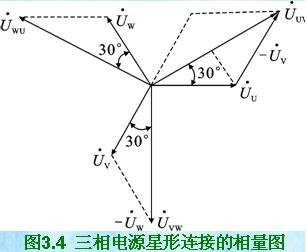

相电压、线电压的相量图如图3.4所示。由于eU、eV、eW是对称的，所以相电压、线电压也是对称的。线电压在相位上超前相应两个相电压中的先行相30°，如uUV超前uU30°。线电压的有效值是相电压的有效值的 倍，记作



可见，采用三相四线制，可供给用户两种不同的电压，这种连接常用于低压供电系统中，其相电压为220V，线电压为220 V，即380V，习惯上写成380/220V。在三相供电线路中，电源的额定电压，一般都是指线电压的有效值。
