输出功率20W的多路输出DVD电源电路

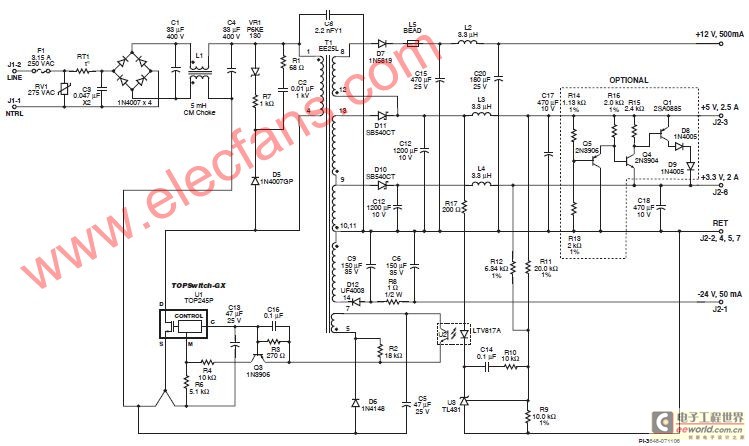

图1中采用TOP245P的设计非常适合于DVD及机顶盒的应用。P封装省去了散热器，且在50 °C的环境温度下能提供20 W／峰值25 W的输出功率。利用M引脚的功能通过外部电路对限流点进行编程以及遥控开／关机（禁止），可以在轻载和空载情况下实现电流模式操作，从而降低了开关频率。电流模式控制由元件R2、Q3、R3、C16、R4 和 R6来实现。大于2 mA（U1的供电电流）的反馈电流对Q3进行正向偏置并上拉R6，这样就调整了M引脚的拉出电流，允许输出电压反馈环路对初级开关电流加以控制。
