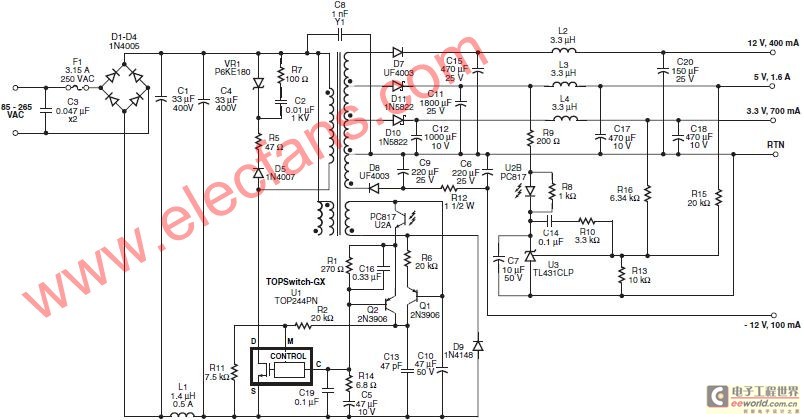

使用TOPSwitch-GX的DVD播放器电源原理图 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23
TOPSwitch-GX用电流模式反馈来取得极低的空载功耗。C16、R1和Q2给TOPSwitch-GX的控制脚提供一个恒定的电流。R2把Q2的剩余电流馈入M脚，馈入电流增加会降低TOPSwitch-GX的电流限流点。R11设置器件的最大电流点。R6、Q1和C13完成斜坡补偿。电源在重载和中等负载时工作在全频，在轻载时降低开关频率。D9和C10整流、滤波偏置电压。TOPSwitch-GX频率抖动功能可在未使用共模电感的情况下满足传导EMI，只使用C1、C4和L1做为EMI滤波器。D5和C2形成一个电容箝位电路，在正常操作时吸收漏感能量。在非正常和负载瞬态条件下齐纳管VR1箝位此电压到一个安全值。箝位过后反向电流流过D5，回送一部分能量。R5限制反向电流，和R7一起通过限制漏极振铃改善EMI。连续模式操作允许降低初级和次级峰值电流，通过降低由漏感引起的电压漂移来优化交叉调整率和负载调整率。
