采用充电泵电路构成电压变换器原理图

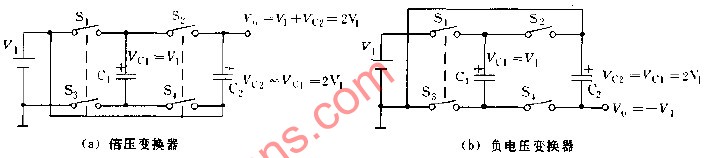

如果输出电流为0.C2两端的电压Vc2=V1，因C2与输入隔离，所以可接任意电位，如果C2的正电压端接地，就可以获得负输出电压，如图b所示，如果C2的负电压端接V1正端，就可以获得正输出电压，如图a所示，这样它就成为负电压变换器与倍压变换器的工作方式。
