MAX660 MAX680 LT1054充电泵电路原理图 - 模拟电源 -

来源：网络用户发布，如有版权联系网管删除　2018-09-24　

进入嵌入式论坛与网友讨论>>

MAX660 MAX680 LT1054充电泵电路原理图

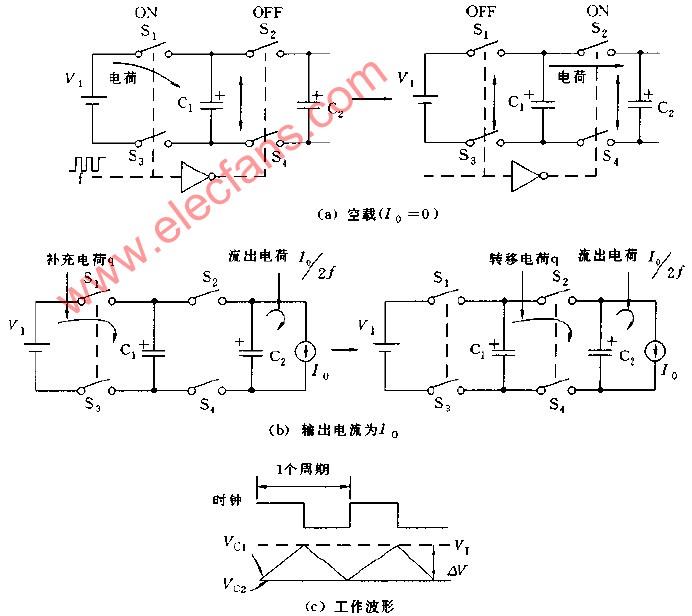

充电泵电路如图所示，它由2对开关与2个电容构成，蓄积在电容中的电荷，通过开关切换使电容中蓄积电荷波此转移，从而进行电压转换。
