MAX639的基本使用方法电路

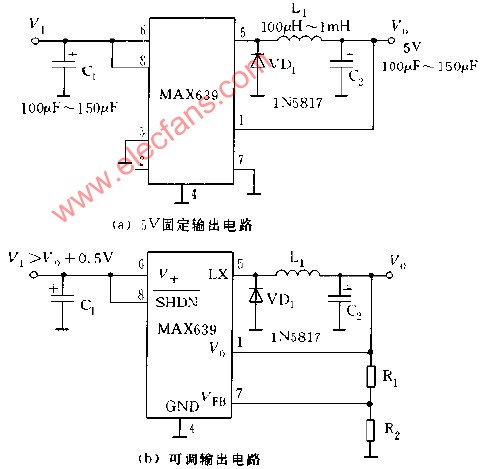

MAX639内有作为开关晶体管的P沟道功率MOS FET，此外，还有误差放大器。振荡器和PFM电路，构成基本电路时要外接电感线圈，二极管和输入输出电容等，如图所示它采用OFM（脉冲调频）方式控制开关的占空比，所谓PMF，方式就是保持开关导通时间固定，改变脉冲频率来改变占空比的方式，PFM电路一般比PWM电路简单，负载电流越小，开关频繁程度可调降，因此，消耗电流小，另一方面，由于开关工作频率改变，电路中产生的噪声频带宽，低频噪声较多，不易消除。
